Рабочее видео автоматического фрезерного станка с ЧПУ CX-1325
Описание продукта
Суперзвезда CX-1325 (производитель Компания по производству машинного оборудования Цзинань Jinshengxing, Ltd.) преобразует традиционную обработку дерева, объединяя обработку плоских панелей и ротационную резьбу на одной рабочей станции.
Несмотря на то, что он превосходно режет шкафы и двери, как стандартный станок с ЧПУ, его истинная сила заключается в 4-е поворотное устройство оси. Эта насадка позволяет станку вращать цилиндрическую заготовку, в то время как шпиндель движется по осям X и Z, создавая сложные трехмерные спирали, статуи и замысловатые ножки мебели, которые невозможны на трехосном станке.
Возможность двойной обработки: Мгновенно переключайтесь между резкой плоского листа (2D/3D) и цилиндрической ротационной гравировкой (4-осевой) без сложных изменений настроек.
Промышленный стальной портал: Портал изготовлен из утолщенных стальных труб, сваренных с высокой точностью и снятых напряжений, чтобы выдерживать дополнительный вес вращающегося устройства и обеспечивать резьбу без вибрации на высоких скоростях.
Система привода с высоким крутящим моментом: Использование шагового двигателя Leadshine или дополнительных серводвигателей Yaskawa для обеспечения удерживающего крутящего момента, необходимого для глубокой трехмерной рельефной резьбы по твердым породам древесины, таким как дуб и красное дерево.
Интеллектуальная память «Точки останова»: Система управления DSP автоматически сохраняет точку обработки в случае сбоя питания или поломки инструмента, позволяя возобновить работу именно с того места, где она была остановлена, экономя ценные материалы.
Особенность | Спецификация |
Модель | Суперзвезда CX-1325 |
Рабочая область X, Y, Z | 1300 мм × 2500 мм × 200 мм |
Размер поворотной оси | Диаметр: 200 мм / Длина: 2400 мм (настраиваемый) |
Мощность шпинделя | 3,5 кВт/4,5 кВт/6,0 кВт (с воздушным или водяным охлаждением) |
Скорость шпинделя | 0–24 000 об/мин |
Система управления | 4-осевой DSP A18/Mach3/NcStudio |
Приводные двигатели | Шаговый двигатель с высоким крутящим моментом / гибридный сервопривод |
Трансмиссия (X, Y) | Прецизионная винтовая рейка и шестерня |
Трансмиссия (З) | Тайвань TBI шариковый винт |
Направляющие рельсы | Квадратные линейные направляющие 20/25 мм (HIWIN/PMI) |
Поверхность стола | Вакуумный комбинированный стол с Т-образными пазами |
Макс. Быстрая скорость | 35 000 мм/мин |
Макс. Рабочая скорость | 20 000 мм/мин |
Рабочее напряжение | 380 В/50 Гц переменного тока (3-фазный) или 220 В (однофазный) |
Боковое поворотное устройство:
В отличие от некоторых машин, в которых поворотная ось на стола (уменьшение рабочей площади), CX-1325 может быть оснащен боковым поворотным блоком. Благодаря этому вся платформа размером 4x8 футов всегда остается свободной для обработки плоских листов.
3,5 кВт+ шпиндель с воздушным охлаждением:
Мы оснащаем этот станок мощными промышленными шпинделями (марки HQD или HSD), которые поддерживают постоянный крутящий момент даже на низких оборотах, что критически важно при вырезании глубоких рельефов в плотной твердой древесине.
Сверхмощная ось Z:
Узел оси Z усилен шариковым винтом TBI и двойными пневматическими цилиндрами противовеса (на более крупных моделях) для обеспечения плавного вертикального движения и предотвращения «заикающихся линий» на ваших 3D-резных изделиях.

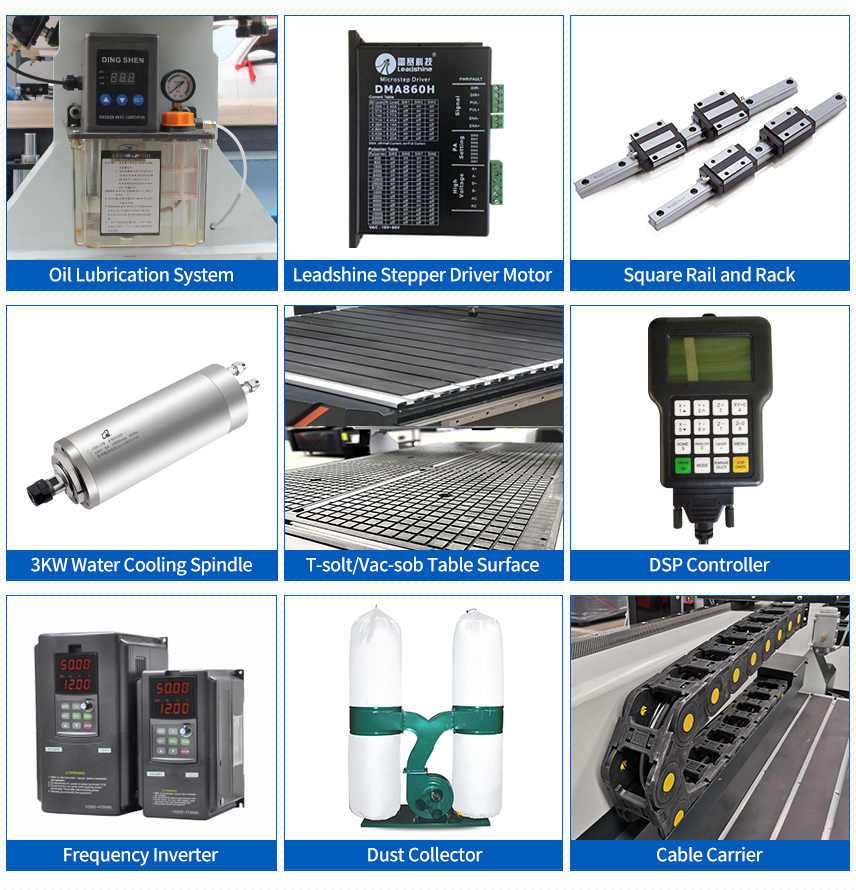

Детальные изображения

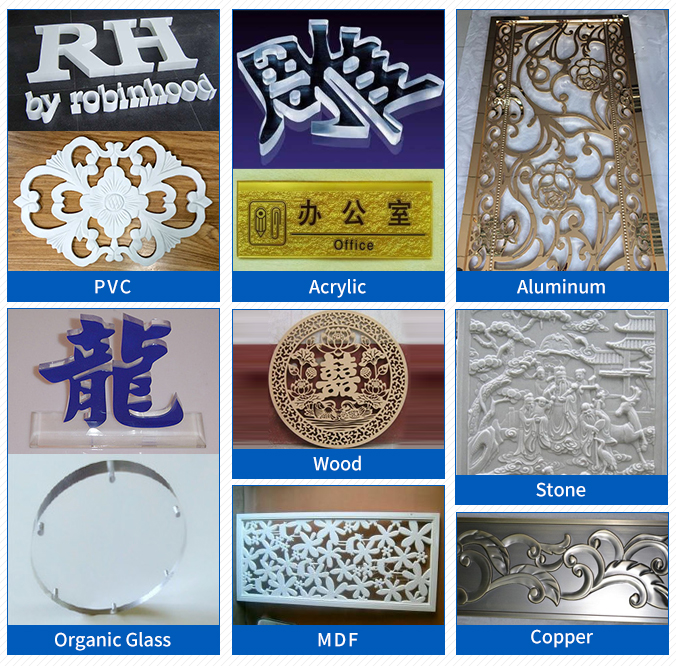

Образец заявления
Производство мебели: Лестничные поручни, стойки, ножки дивана, ножки обеденного стола и декоративные колонны.
Архитектурные столярные изделия: Кронштейны, молдинги и 3D стеновые панели.
Религиозные артефакты: Резьба статуй, идолов и тотемов сложного рельефа.
Реклама: 3D скульптура из пенопласта для реквизита и крупномасштабных вывесок.
Качество фабрики сразу: Цзинань Jinshengxing Machinery производит рамы, порталы и важные узлы самостоятельно, обеспечивая более строгий контроль качества, чем сборщики, покупающие детали.
Бесплатное 4-осевое обучение: 4-осевое программирование может быть сложным. Мы предоставляем специализированные видеоуроки о том, как установить «начало координат» для вращательной работы и создать траектории движения инструмента в ArtCAM/Aspire.
Глобальные экспортные стандарты: Наши машины сертифицированы CE и поставляются с руководствами на нескольких языках, готовыми к использованию в Европе, Америке и Азии.
Вопрос: Могу ли я снять вращающуюся насадку?
О: Если поворотный механизм расположен сверху стола, да, его можно разжать и снять. Если он установлен сбоку, он остается прикрепленным постоянно, но не мешает плоской резке.
Вопрос: Какое программное обеспечение мне нужно для 4-осевой резьбы?
О: Вам понадобится программное обеспечение, поддерживающее ротационную намотку или 4-осевые траектории инструмента, например Vectric Aspire, ArtCAM или Powermill. Мы предоставляем постпроцессоры, совместимые с нашим контроллером.
Вопрос: Каков максимальный диаметр, который я могу обточить?
A: Стандартный диаметр 200 мм. Однако по запросу мы можем настроить высоту портала (зазор по оси Z), чтобы обеспечить диаметры до 400 мм и более.
В: В комплект входит пылесборник?
О: Пылесборник является дополнительным аксессуаром. Мы настоятельно рекомендуем добавить наш двойной пылесборник, чтобы поддерживать чистоту в мастерской, особенно при шлифовке или обработке МДФ.
Не ограничивайте свой бизнес плоскими панелями. Откройте для себя прибыльный мир 3D-компонентов мебели с помощью CX-1325. Контакт Суперзвезда ЧПУ для цитаты сегодня.
