Superstar CX-3D 4-осевой ротационный гравировальный станок с ЧПУ 90 градусов

4-осевой поворотный шпиндель Superstar CX-3D, вращающийся фрезерный станок с ЧПУ

Обзор продукта

Суперзвезда CX-3D (производитель Компания по производству машинного оборудования Цзинань Jinshengxing, Ltd.) — это «настоящая 4-осевая машина». Многие фрезерные станки заявляют, что они 4-осевые, но на самом деле просто добавляют токарный станок на столе (индексация по 4-й оси). CX-3D отличается: его шпиндель физически качается влево и вправо, обеспечивая истинное интерполированное 4-осевое движение.

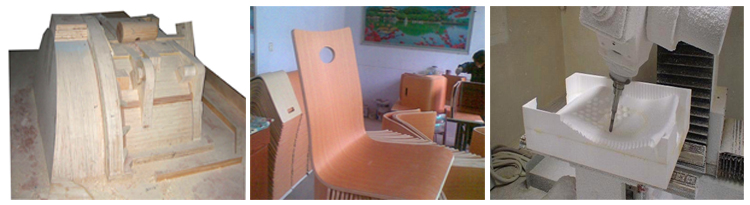

Это позволяет обрабатывать изделия сложной геометрии, такие как лестничные перила со спиральными завитками, большие скульптуры из пенопласта для тематических парков и автомобильные формы. Он устраняет эффект «ступеньки», часто наблюдаемый на 3D-деталях, изготовленных на 3-осевых станках, обеспечивая гладкую поверхность качества ручной резьбы непосредственно на станке.

Основные преимущества

• Поворотный шпиндель ±90° (ось B): Головка шпинделя поворачивается в общей сложности на 180 градусов, что позволяет выполнять боковые прорези, горизонтальное сверление и резьбу на изогнутых поверхностях, недоступных для вертикального шпинделя.

• Высокий зазор по оси Z: Разработан с приподнятым порталом (настраиваемый до 600–1000 мм) для размещения больших блоков пенопласта, дерева или пенопласта для изготовления статуй и форм.

• Сверхмощная стальная конструкция: Рама изготовлена из утолщенных стальных труб и имеет функцию снятия напряжений, позволяющую выдерживать динамические силы поворотной головки без вибрации, обеспечивая высокую точность поверхности.

• Промышленное 4-осевое управление: Работает на базе 4-осевой системы Syntec или LNC с возможностью управления RTCP (центральная точка инструмента вращения), что упрощает выполнение сложных 5-осевых траекторий движения инструмента.

Подробный анализ конфигурации и компонентов

• Японский редуктор Shimpo:

Чтобы качающаяся головка двигалась плавно и сохраняла угол против сил резания, мы устанавливаем японские планетарные редукторы Shimpo. Они обеспечивают передачу без люфта, что крайне важно для поддержания точности при выполнении сложных трехмерных кривых.

• Система управления Синтек:

Для реальной 4-осевой обработки требуется контроллер, который может рассчитывать положение вершины инструмента в режиме реального времени при изменении угла. Система Syntec является отраслевым стандартом и предлагает стабильный и профессиональный интерфейс для производителей пресс-форм.

• Система сервопривода:

Мы используем высокоинерционные серводвигатели (не шаговые) на всех осях. Это обеспечивает обратную связь с обратной связью, необходимую для предотвращения потери шагов во время длительных проходов 3D-чистовой обработки, которые могут длиться более 10 часов.

Почему стоит выбрать Superstar CNC?

• Эксперты по настройке: Мы не просто продаем стандартные коробки. Если для гигантской статуи вам нужно 1,2 метра Z-пути, мы можем построить соответствующий портал.

• Комплексное обучение: 4-осевое программирование более сложное, чем 3-осевое. Мы предоставляем подробные руководства по настройке плоскостей инструментов и созданию траекторий вращения инструмента в таких программах, как PowerMill или Mastercam.

• Прямая поддержка с завода: Прямой доступ к нашим инженерам означает более быстрое устранение сложных проблем с 4-осевой калибровкой.

Часто задаваемые вопросы (FAQ)

Вопрос: Какое программное обеспечение мне нужно для этой машины?

О: Вам необходимо программное обеспечение CAM, поддерживающее одновременную 4-осевую обработку, например PowerMill, Mastercam или RhinoCAM. Мы можем предоставить постпроцессор для нашей машины.

Вопрос: Может ли он также резать плоские листы?

А: Да. Когда шпиндель расположен вертикально (0 градусов), он работает точно так же, как стандартный 3-осевой фрезерный станок для резки фанеры или листов МДФ.

Вопрос: В комплект входит насадка для токарного станка?

О: Эта модель оснащена качающаяся голова. Однако мы также можем добавить на стол токарно-карусельное устройство (ось А), если ваше приложение требует токарной обработки цилиндрических бревен.

Вопрос: подходит ли он для камня?

О: Эта конкретная конфигурация оптимизирована для дерева, пенопласта и мягких металлов. Для камня мы рекомендуем нашу специализированную серию для тяжелых условий эксплуатации с водяным охлаждением.

Раскройте свой 3D-творческий потенциал

Выйдите за рамки плоской резки. Инвестируйте в 4-осевой фрезерный станок Superstar CX-3D и воплотите в жизнь самые сложные проекты.

Получите ценовое предложение по 4-осевой системе
