Superstar CNC CX - 1325 Деревообрабатывающий боковой цилиндрический гравировальный станок

Фрезерный станок с ЧПУ Superstar CX-1325 с боковой поворотной насадкой

Обзор продукта

Superstar CX-1325 с поворотным механизмом (производитель Компания по производству машинного оборудования Цзинань Jinshengxing, Ltd.) избавляет от необходимости покупать отдельный токарный станок с ЧПУ. Благодаря высокоточной поворотной индексирующей головке этот станок может вращать цилиндрическую заготовку, в то время как шпиндель перемещается вдоль оси X/Z, чтобы вырезать рельефы на 360 градусов.

В отличие от базовых установок, наше поворотное устройство часто боковой монтаж или спроектирован так, чтобы его можно было легко снять, гарантируя, что весь стол размером 4x8 футов останется свободным для стандартного размещения в шкафах или изготовления вывесок, когда поворотный стол не используется.

Основные преимущества

• Настоящая 4-осевая индексация: Ось вращения приводится в движение специальным шаговым/серводвигателем, что обеспечивает непрерывное вращение или точное индексирование (например, вырезание квадратной вершины на ножке круглого стола).

• Двойная функциональность: Один станок решает 90% задач по деревообработке: плоскую резку шкафных коробок/дверей И 3D-резьбу декоративных колонн/статуй.

• Передняя бабка с высоким крутящим моментом: Поворотный патрон оснащен редуктором, обеспечивающим высокий удерживающий момент и предотвращающим соскальзывание заготовки даже при резьбе глубоких рельефов в твердых породах древесины, таких как дуб или клен.

• Расширенный зазор по оси Z: Высота портала увеличивается (обычно более 300 мм), чтобы соответствовать диаметру поворотного устройства и заготовки, обеспечивая работу без столкновений.

Подробный анализ конфигурации и компонентов

• Регулируемая задняя бабка:

Поворотное устройство включает в себя подвижную заднюю бабку с ведущим центром. Он перемещается по прецизионной направляющей, что позволяет зажимать заготовки различной длины, от коротких кронштейнов до длинных стоек лестницы.

• 4-осевой DSP-контроллер (RichAuto A18):

Мы рекомендуем для этой машины ручку A18 DSP. Он изначально поддерживает «обтекание цилиндра», что означает, что вы можете взять плоскую траекторию инструмента и «обернуть» ее вокруг цилиндра без сложной постобработки на компьютере.

• Сверхмощный портал:

Чтобы выдержать дополнительную высоту, необходимую для поворотной оси, портальные стойки усилены стальными косынками, что обеспечивает жесткость и предотвращает «раскачивание» во время резки с большой высотой.

Применимые отрасли и материалы

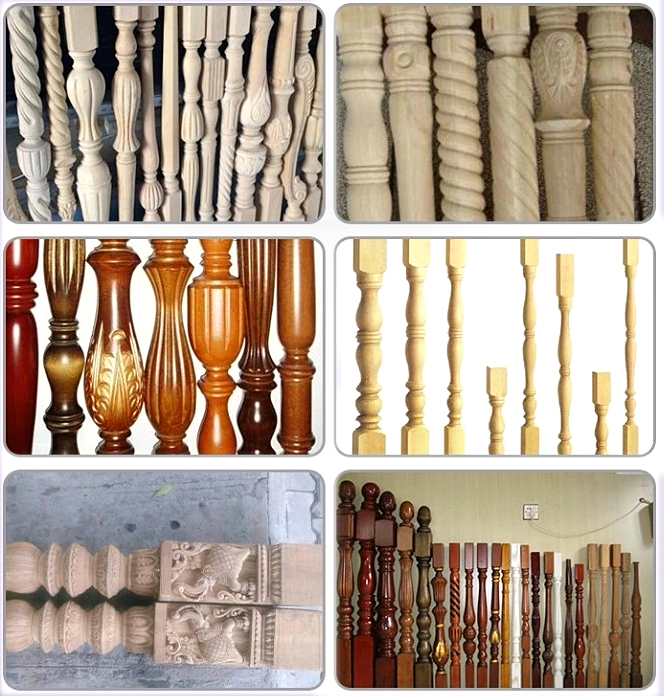

• Ножки мебели: Вырезание ножек королевы Анны, ножек дивана и опор обеденного стола.

• Лестницы: Новые стойки, балясины и изогнутые секции перил.

• Религиозные статуи: 3D-резьба идолов, тотемов и статуэток.

• Общая деревообработка: Резка плоских деталей шкафа, дверей и экранов, когда роторный станок не используется.

Почему стоит выбрать Superstar CNC?

• Гибкий дизайн: Мы можем настроить положение вращения. Боковой монтаж экономит табличное пространство, при этом монтаж на столешницу обеспечивает большую жесткость для тяжелых бревен. Расскажите нам о своих предпочтениях!

• Полное обучение: 4-осевая обработка может быть пугающей. Мы предоставляем видеоуроки по установке «Z-ноля» в центре цилиндра и созданию траекторий обтекания в ArtCAM/Aspire.

• Запасные части: Мы держим на складе патроны, ремни и двигатели для немедленной отгрузки, что сводит к минимуму время простоя.

Часто задаваемые вопросы (FAQ)

Вопрос: Каков максимальный диаметр, который я могу обточить?

A: Стандарт 200 мм. По запросу мы можем настроить высоту портала для диаметров 300 мм, 400 мм или даже больше.

Вопрос: Нужно ли мне специальное программное обеспечение?

О: Большинство стандартных программ CAM, таких как Vectric Aspire, ArtCAM или Fusion 360, поддерживают ротационную обработку. Вам просто нужно выбрать постпроцессор «Ротарий», который мы предоставляем.

Вопрос: Могу ли я снять поворотное устройство?

А: Да. Если это настольное устройство, вы можете отсоединить кабель двигателя и снять его. Если он установлен сбоку, он остается навсегда, но не мешает основному столу.

Вопрос: Синхронизирована ли поворотная ось с X или Y?

A: Обычно поворотная ось заменяет ось Y (или ось X) электронным способом во время работы. Вы щелкаете переключателем или меняете кабель, чтобы переключаться между «плоским режимом» и «поворотным режимом».

Удвойте свои производственные возможности

Одна машина, две функции. Контакт Суперзвезда ЧПУ сегодня, чтобы добавить 3D-ротационную резьбу к возможностям вашей мастерской.
