Суперзвезда CX-1625 (производитель Компания по производству машинного оборудования Цзинань Jinshengxing, Ltd.) — это специализированное решение для горизонтального растачивания, которое устраняет узкие места в производстве мебели на заказ.
Пока ваш раскройный станок режет лицевые панели, CX-1625 выполняет горизонтальное сверление кромок. Он оснащен рабочим процессом «Сканирование и сверление»: просто отсканируйте штрих-код с помощью программного обеспечения для раскроя, и машина точно знает, где сверлить боковые отверстия. Альтернативно, в «инфракрасном режиме» машина использует лазерные датчики для обнаружения вертикальных отверстий, просверленных раскройной машиной, и автоматически просверливает соответствующее горизонтальное отверстие сбоку, обеспечивая идеальное выравнивание разъемов 3-в-1.
Двухрежимная работа: Поддерживает оба Сканирование штрих-кода (для программного обеспечения для управления производством, такого как Cabinet Vision/Haixun) и Инфракрасное лазерное зондирование (режим «защиты от дурака», который выравнивает боковые отверстия на основе существующих вертикальных отверстий).
Трехзонный рабочий стол: Стол длиной 2600 мм разделен на три независимые рабочие зоны. Это позволяет оператору загружать/выгружать панели в одной зоне, в то время как машина сверлит в другой, максимально увеличивая производительность.
Сверхмощная прижимная лапка: Пневматический цилиндр со специальной резиновой прижимной ножкой надежно фиксирует панель рядом с точкой сверления, предотвращая вибрацию и обеспечивая идеально прямое и центрированное отверстие.
Требуется нулевое программирование: В инфракрасном режиме оператору не нужно знать G-код или CAD. Просто приложите доску к забору, и лазерный датчик автоматически запустит цикл сверления.
Технические параметры
Модель | Лазерный инфракрасный станок с горизонтальными боковыми отверстиями |
Шпиндель | штаб-квартира 3,5 кВт Воздушное охлаждение |
Руководство | Тайвань Направляющая |
Преобразователь частоты | 3,7 кВт Суперзвезда |
Приводной двигатель | Сервопривод |
Меса | 1500*2600 мм |
ЛазерИнфракрасный Луч | Омрон |
Другое | Позиционирующая пластина из сплава, резиновая прижимная ножка цилиндра |

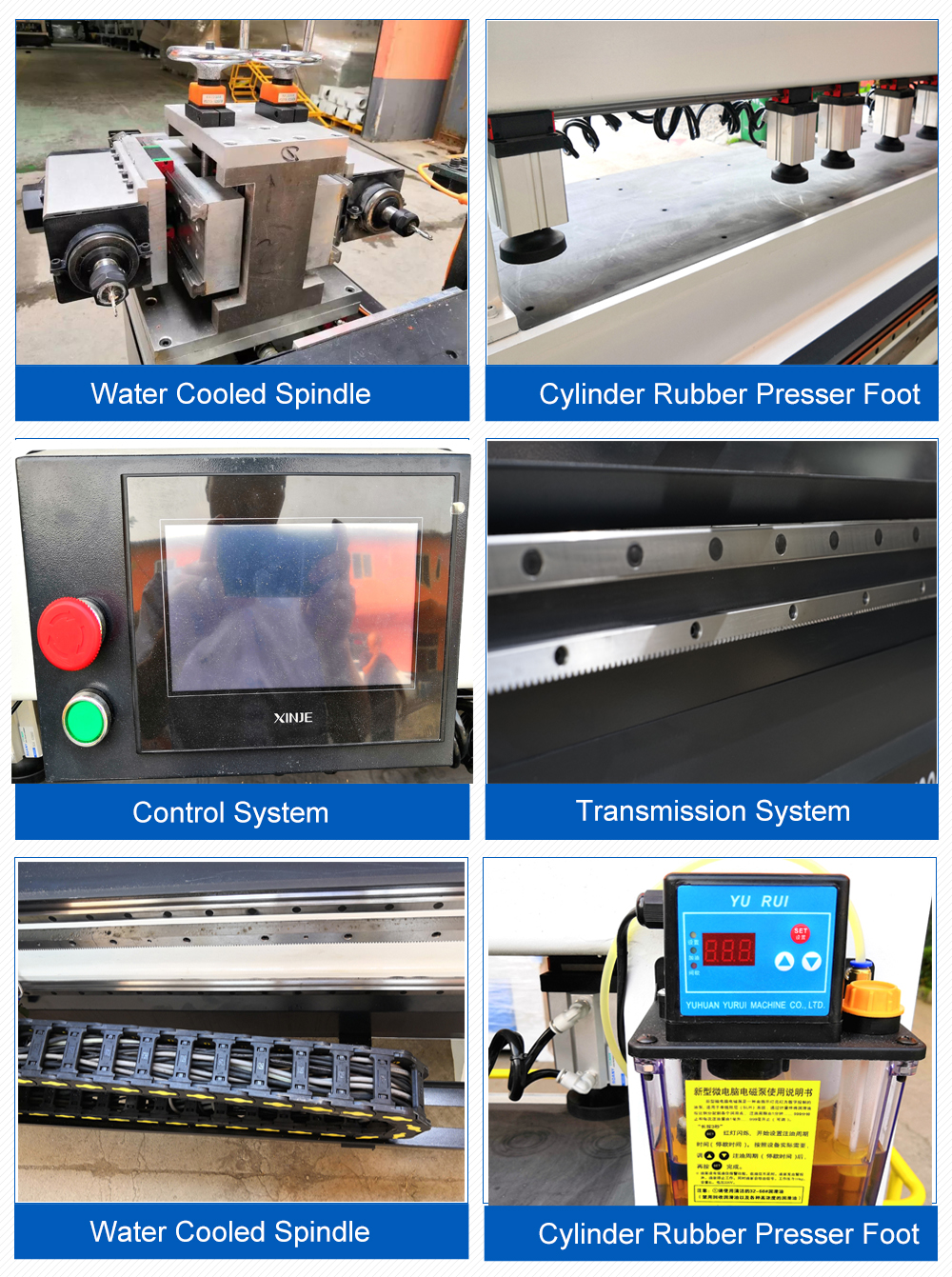

Детальное изображение
Инфракрасный лазерный датчик (Omron):
Мы используем высокочувствительные датчики Omron производства Японии. Эти датчики могут определять положение отверстий на досках различных цветов (включая темный орех или черный меламин), где более дешевые оптические датчики часто не работают.
Винтовая рейка и шестерня:
По сравнению с прямыми рейками наша система косозубых передач обеспечивает более плавную передачу на высоких скоростях (быстрое перемещение до 40 м/мин). Это снижает механический шум и износ, обеспечивая постоянную глубину сверления в течение многих лет использования.
Шпиндель HQD с воздушным охлаждением:
Шпиндель мощностью 3,5 кВт обеспечивает достаточный крутящий момент для сверления отверстий под кулачковый замок большого диаметра (15 мм) за один проход без остановки, в отличие от меньших двигателей мощностью 2,2 кВт, которые можно найти на хобби-машинах.
Образец и применимо
Панельная мебель: Необходим для сборки кухонных шкафов, платяных шкафов, офисных столов и полок для обуви с использованием столярных изделий Minifix (кулачок и дюбель).
Изготовленные на заказ двери: Сверление отверстий для замков и карманов для петель на композитных дверях.
Внутренняя отделка: Предварительное сверление монтажных отверстий для стеновых панелей и перегородок.
Совместимые материалы: ДСП (ДСП), МДФ, фанера и массив дерева.
Интеграция производственной линии: Эта машина предназначена для установки рядом с маршрутизатором Superstar Nesting Router. Комбинация «Раскладка + боковое сверло» — это наиболее экономичный способ добиться полной автоматизации для малых и средних предприятий.
Гуманизированный дизайн: Интерфейс управления прост. Новых сотрудников можно обучить эффективной работе с ним менее чем за 30 минут.
Прочная конструкция: Каркас сварен из толстостенных стальных труб, что предотвращает деформацию даже при работе с тяжелыми листами размером 4х8 футов в течение всего дня.
Вопрос: Можно ли сверлить отверстия для деревянных дюбелей и кулачков Minifix?
О: Да, он может сверлить отверстия различного диаметра (например, 8 мм, 10 мм, 15 мм), меняя сверло. Для отверстий разного размера на одной и той же доске вам может потребоваться выполнить замес дважды или использовать станок с универсальной сверлильной головкой (дополнительно).
Вопрос: Работает ли это с моим программным обеспечением для проектирования?
О: Да, если ваше программное обеспечение (Cabinet Vision, Polyboard и т. д.) может печатать этикетку со штрих-кодом с информацией об отверстии, прилагаемый сканер сможет ее прочитать.
Вопрос: Регулируется ли глубина отверстия?
О: Да, глубина сверления легко устанавливается с помощью сенсорного экрана. Вы можете сохранить настройки для разных типов оборудования (например, «Кулачковый замок 15 мм» или «Дюбель 30 мм»).
Вопрос: Какое техническое обслуживание требуется?
Ответ: Очень низкий. В первую очередь очищайте датчики от пыли и еженедельно смазывайте направляющие. Шпиндель с воздушным охлаждением не требует обслуживания водяного насоса.
Не позволяйте ручному сверлению замедлять вас. Добавьте Суперзвезда CX-1625 в вашу мастерскую для быстрого и точного растачивания боковых сторон.
